Устройство экскаватора: основные части и их назначение

Экскаватор в работе оценивают по двум числам: сколько кубометров он вынимает за цикл и как часто встаёт на ремонт. Оба показателя заложены в устройстве машины. Дальше — разбор узлов: как усилие от двигателя доходит до ковша, где слабые места и по каким признакам определяют, что узел пора обслуживать.

Назначение и сферы применения

Экскаватор в работе оценивают по двум числам: сколько кубометров он вынимает за цикл и как часто встаёт на ремонт. Оба показателя заложены в устройстве машины. Дальше — разбор узлов: как усилие от двигателя доходит до ковша, где слабые места и по каким признакам определяют, что узел пора обслуживать.

Задача у машины одна: отделить грунт от массива и переместить его в отвал или в кузов самосвала. Всё остальное — варианты оснастки.

Рабочий цикл одинаков у мини-экскаватора и у карьерного гиганта: копание, подъём, поворот, разгрузка, возврат. Разница в том, чем копают и с какой точностью.

Где работают экскаваторы:

• Строительство — котлованы, фундаменты, обратная засыпка, вертикальная планировка
• Дорожное хозяйство — траншеи, откосы, погрузка инертных материалов
• Горные работы — вскрыша, погрузка породы
• Коммунальные сети — аварийные раскопы, прокладка кабеля и труб
• Демонтаж — снос зданий, разбор конструкций
• Мелиорация и сельское хозяйство — пруды, каналы, очистка водоёмов

Виды экскаваторов

Классифицируют по четырём признакам.

По типу шасси. Гусеничные, колёсные, на тракторном или автомобильном шасси, шагающие карьерные.

По приводу. Гидравлические — рабочие органы двигают гидроцилиндры и гидромоторы. Механические — канатные лебёдки (драглайн, техника старого парка). Электрические — карьерные ЭКГ с электроприводом.

По рабочему оборудованию. Прямая лопата, обратная лопата, драглайн, грейфер, планировочный. Плюс навесное: гидромолот, бур, фреза, вибротрамбовка.

По классу. Мини — от 1 до 8 т. Средний класс — 10–25 т. Тяжёлый — от 30 т. Карьерные — сотни тонн.

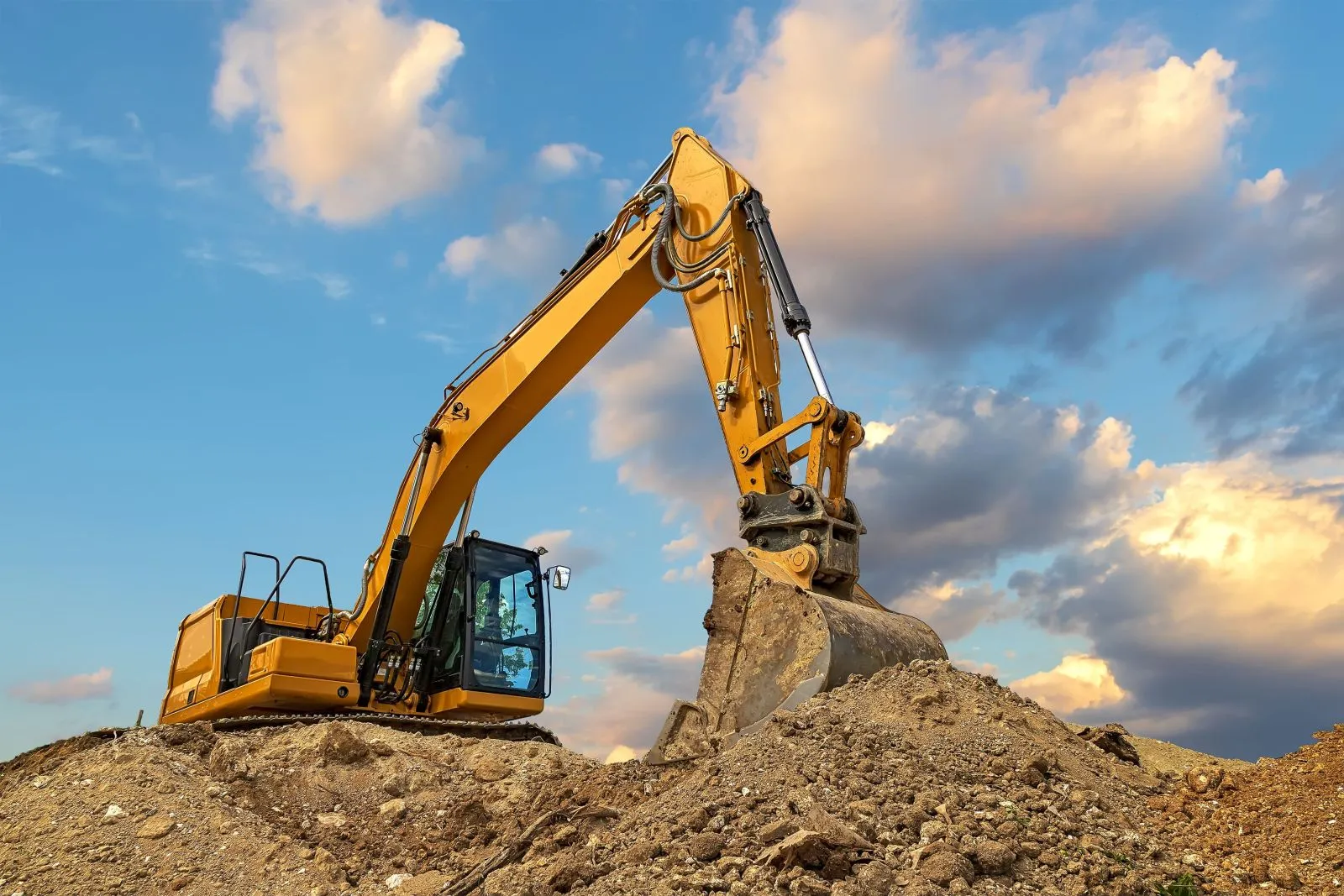

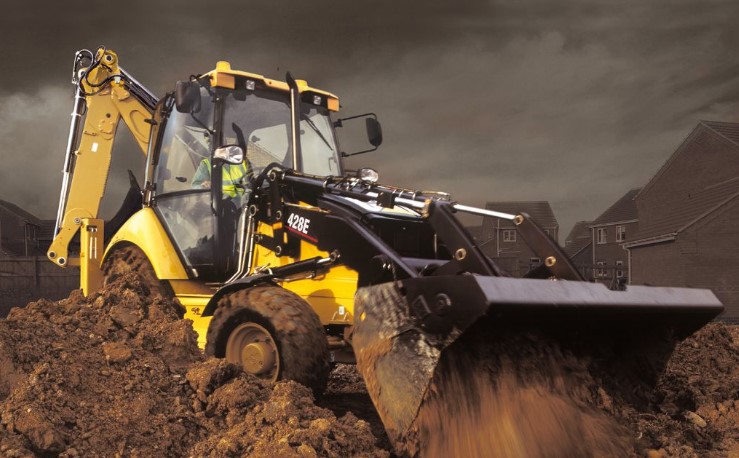

Отдельная категория — экскаватор-погрузчик. Это колёсное тракторное шасси: спереди фронтальный погрузчик, сзади экскаваторное оборудование на поворотной колонне. Компромисс осознанный. По глубине копания и проходимости машина уступает гусеничной, зато сама доезжает между объектами по дорогам общего пользования и закрывает и погрузку, и рытьё на одной площадке.

Из чего состоит экскаватор

Любая машина раскладывается на три блока: ходовое устройство, поворотная платформа, рабочее оборудование. Между платформой и ходовой стоит опорно-поворотное устройство — узел, который позволяет верхней части вращаться.

Ходовая часть держит вес машины и воспринимает реакцию грунта при копании. Гусеничная тележка или колёсный мост с рамой, привод от гидромоторов.

Поворотная платформа — несущая рама. На ней двигатель, гидронасосы, топливный и масляный баки, кабина, противовес, крепление стрелы. Противовес на задней части уравновешивает ковш с грунтом: чем длиннее стрела, тем больше нужен груз на противоположном конце.

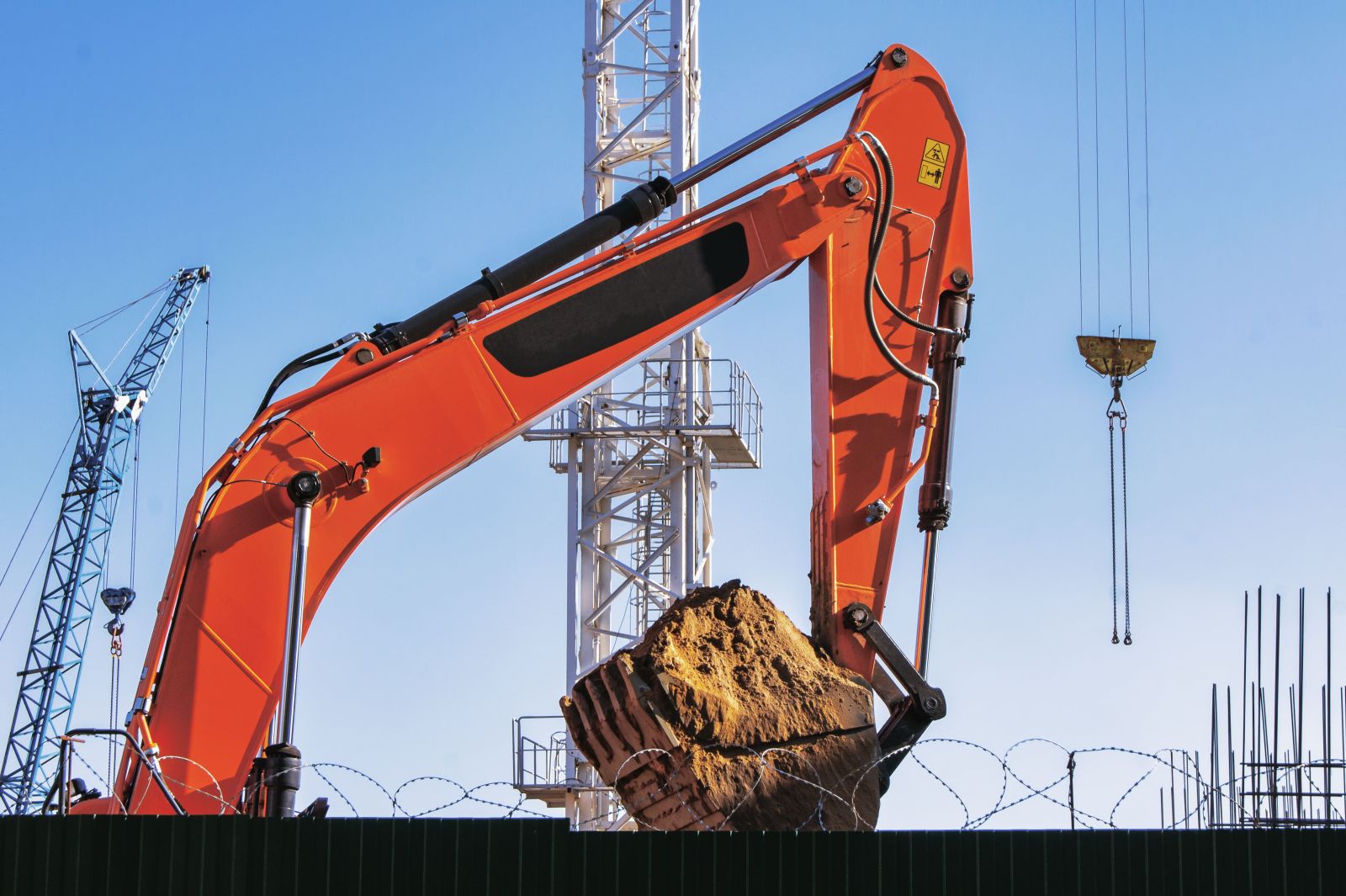

Рабочее оборудование — стрела, рукоять, ковш и приводящие их гидроцилиндры. Устройство стрелы экскаватора простое: сварная коробчатая конструкция с проушинами под цилиндры и шарниры. Сложность не в самой балке, а в том, чтобы она держала изгиб и кручение одновременно.

Вся цепочка работает так: двигатель вращает гидронасос, насос гонит масло по рукавам высокого давления к распределителю, оператор джойстиками направляет поток в нужный цилиндр или гидромотор.

Опорно-поворотное устройство: где вращается платформа

ОПУ — роликовый круг, самый нагруженный узел после рабочего оборудования. Внутренняя обойма крепится болтами к ходовой раме, наружная — к платформе, между ними тела качения: шарики или ролики. По одной из обойм нарезан зубчатый венец, по нему ходит шестерня поворотного редуктора с гидромотором.

Узел держит три нагрузки сразу: вертикальную от веса платформы с противовесом, опрокидывающий момент от вытянутой стрелы с полным ковшом и крутящий момент при развороте с грунтом.

Признаки износа, которые стоит проверять:

• Люфт платформы: при реверсе поворота слышен глухой стук, корпус словно «отстаёт»
• Смещение платформы, когда ковш упирается в непреодолимое препятствие
• Течь смазки или выдавленный уплотнитель по кругу
• Неравномерный износ зубчатого венца на одном секторе
• Ослабленный крепёж — болты ОПУ затягивают с определённым моментом и проверяют по регламенту

Смазка ОПУ — отдельная строка в сервисной книжке, обычно раз в 250–500 моточасов в зависимости от модели. Экономия на ней оборачивается заменой круга: это снятие платформы и недели простоя.

Гидросистема: как давление превращается в движение

Гидравлика отличает современную машину от канатной. Усилие передаётся не тросом, а маслом под давлением, поэтому стрела может подниматься и поворачиваться одновременно.

Состав контура:

• Насос — аксиально-поршневой регулируемый, на среднем классе обычно два или три
• Распределитель — секционный блок с золотниками, управляется джойстиками или электромагнитами
• Гидроцилиндры стрелы, рукояти, ковша и поворота ковша
• Гидромоторы хода и поворота платформы
• Масляный бак, всасывающие и сливные фильтры, охладитель
• Клапаны: предохранительные, обратные, редукционные

Маршрут масла: бак → всасывающий фильтр → насос → распределитель → цилиндр или гидромотор → слив через фильтр и радиатор → бак.

Рабочее давление в контуре среднего класса — 250–350 бар. Предохранительный клапан на машинах 20–30 т срабатывает около 420 бар и защищает контур от пиков, когда ковш встречает валун.

Современные системы работают по принципу load-sensing: насос подаёт ровно столько масла, сколько просит потребитель в текущий момент, а не гонит полный поток постоянно. Расход падает, масло меньше греется, топливо экономится.

Две вещи решают ресурс гидравлики: чистота масла и его температура. Абразив и стружка от изношенных узлов ходят по кругу и убивают насос — поэтому фильтры меняют по регламенту, а не «когда забьются». Вязкостный класс масла подбирают по сезону: зимнее и летнее отличаются, и залитое летнее масло в мороз легко рвёт рукав на пуске.

Ходовая часть: гусеница или колесо

Выбор шасси определяет, где машина работает. Спор «что лучше» без привязки к задачам смысла не имеет.

Экономика простая: по оценкам сервисных служб, ходовая часть съедает 30–40 % расходов на владение машиной — башмаки, звенья, ролики, натяжные механизмы. Поэтому ей и уделяют отдельное внимание.

Что проверяют в гусеничной тележке

Провис гусеницы. Норму для конкретной модели смотрят в руководстве; для большинства машин среднего класса это 15–20 мм, замеряется по нижней ветви между ведущим и натяжным колесом. Если изготовитель норму не указал, ориентир из нормативных документов — не более 65 мм.

Перетянутая цепь изнашивает пальцы и втулки, грузит подшипники натяжного колеса, отнимает мощность. Ослабленная — соскакивает при повороте, бьёт по зубьям ведущей звёздочки, на подъёме даёт «эффект струны».

Натяжной механизм. Смазка подаётся шприцем через пресс-маслёнку в цилиндр натяжителя. Перед откручиванием клапана убедитесь, что рядом нет людей: смазка выходит под высоким давлением. Забитый клапан — частая причина того, что тележка не натягивается или, наоборот, травит.

Ролики. Опорные и поддерживающие катятся по звену; износ обода и выработку на торцах видно при поддомкрачивании. Клинящий ролик перегревается и съедает цепь.

Состояние цепи определяют по шагу: у растянутой он больше номинального. Простой способ — проверить, не проворачивается ли звено на пальце, и оценить выработку зубьев звёздочки. Если шаг вырос на несколько миллиметров от номинала, цепь меняют, иначе она утянет за собой звёздочки.

Электросистема экскаватора

Бортовая сеть — 12 или 24 В. На мини-классе и лёгких машинах обычно 12 В, на среднем и тяжёлом — 24 В: две аккумуляторные батареи по 12 В, включённые последовательно.

Зачем 24 В? При той же мощности ток вдвое меньше, значит провода тоньше, потери в них ниже, а стартеру легче провернуть дизель с высокой степенью сжатия.

Что питается от бортовой сети:

• Стартер — при пуске потребляет сотни ампер
• Генератор — от 40 А и выше, заряжает батареи
• Аккумуляторы — пуск и питание при заглушенном двигателе
• Блок предохранителей и реле
• Освещение: фары, габариты, проблесковый маяк, подсветка кабины
• Контроллер с дисплеем и датчики: давление масла, температура, уровень топлива, обороты
• Электрогидравлическое управление — пропорциональные клапаны и джойстики с датчиками
• Аварийный стоп, блокировки, телеметрия

При работающем двигателе напряжение заряда держится в районе 13,8–14,5 В на 12-вольтовой сети, то есть примерно вдвое больше в 24-вольтовой.

Типовые отказы и их причины:

• Стартер не крутит — разряженные или разные по состоянию батареи, окисленные клеммы, втягивающее реле, потерянная масса. В сети 24 В одна севшая батарея тянет за собой вторую: меняют парой.
• Нет заряда — генератор, реле-регулятор, ослабший ремень.
• Проводка — жгуты перетираются и гниют под кабиной и в районе ходовой, где грязь и влага. Разъёмы окисляются, датчики начинают врать, и гидравлика уходит в аварийный режим, ограничивая мощность.
• Влага в разъёмах — главная причина «плавающих» ошибок, которые невозможно поймать в сухую погоду.

Электрика на экскаваторе неотделима от гидравлики: современные машины управляют потоками масла электроникой, и отказ датчика давления останавливает работу раньше, чем механическая поломка.

Что чаще всего выходит из строя

Таблица — не диагноз, а порядок проверки. Начинают с простого: клеммы, разъёмы, состояние фильтров и уровень масла. Узлы снимают, когда простое исключено.

Частые вопросы

Какие виды экскаваторов бывают?

Гусеничные, колёсные, на тракторном шасси, шагающие карьерные. По приводу — гидравлические, механические, электрические. По оборудованию — прямая и обратная лопата, драглайн, грейфер, планировочные и с навесным. По классу — от мини до карьерных.

Из каких основных частей состоит экскаватор?

Из трёх блоков: ходовое устройство, поворотная платформа с двигателем, гидравликой, кабиной и противовесом, рабочее оборудование — стрела, рукоять, ковш. Платформу с ходовой связывает опорно-поворотное устройство.

Чем отличается гусеничный экскаватор от колёсного?

Гусеничный проходит там, где колёсный застрянет, устойчивее при копании и создаёт меньшее давление на грунт. Колёсный быстрее переезжает между объектами и не требует трала, но на слабых грунтах работает хуже и нуждается в выносных опорах.

Почему в экскаваторе используется гидравлика?

Гидропривод передаёт большое усилие компактными узлами и позволяет нескольким движениям идти одновременно: поднимать стрелу, поворачивать платформу и подтягивать ковш. Канатная механика так не умеет, а ещё гидравлика сама себя защищает от перегрузки через предохранительные клапаны.

Как понять, что пора менять гусеничную цепь?

Проверяют шаг цепи: у растянутой он больше номинального, звенья проворачиваются на пальцах, зубья ведущей звёздочки выработаны. Если регулировкой натяжения провис уже не выводится в норму, цепь и звёздочку меняют вместе — новая цепь на изношенной звезде сядет быстро.

Почему экскаватор не переворачивается?

Центр тяжести смещают назад противовесом, а гусеничная база широкая и низкая. Ковш с грунтом создаёт опрокидывающий момент, который противовес компенсирует. Грузоподъёмность у каждого вылета стрелы ограничена: если цеплять груз выше расчётного или работать с перегрузом, машина опрокинется.
