Признаки неисправности крестовины карданного вала: полная диагностика и подбор

Содержание

• Скрытые симптомы износа крестовины: на что часто не обращают внимания водители
• Роль и принцип работы карданной крестовины
• Устройство крестовины: от шипов до защитных манжет
• Разновидности крестовин: классификация по методам крепления
• Подбор крестовины по геометрическим параметрам
• Симптоматика износа: от начальных признаков до аварийных
• Самостоятельная диагностика карданного шарнира
• Цепная реакция: влияние изношенного шарнира на смежные агрегаты
• Основные причины преждевременного выхода из строя
• Критерии правильного выбора новой детали
• Чек-лист плановой проверки крестовины

Скрытые симптомы износа крестовины: на что часто не обращают внимания водители

Большинство автовладельцев привыкли ассоциировать неисправности карданной крестовины лишь с явным металлическим стуком или сильной дрожью по кузову. Тем не менее, существуют менее заметные признаки, которые предупреждают об ухудшении состояния детали задолго до критической фазы. Пренебрежение данными сигналами запускает разрушительную цепную реакцию во всей трансмиссионной системе.

• Слабый «пинок» при старте или переключении передач. Едва уловимый толчок в момент трогания с места - первый показатель появления люфта в шарнире. Водители нередко списывают это на индивидуальные особенности коробки передач. Если ситуация повторяется регулярно, проведение диагностики лучше не откладывать.
• Вибрация, возникающая в узких режимах езды. Появление дрожи исключительно при сбросе «газа» или в определенном диапазоне скоростей говорит о нарушении баланса из-за износа игольчатых подшипников. Если эффект нарастает вместе со скоростью, вероятен дисбаланс всего вала - точечная проверка выявит корень проблемы быстрее, чем догадки на слух.
• Монотонный гул трансмиссии под нагрузкой. Сама крестовина издает звон, щелчки или скрип, но не гудит. Однако вибрационные волны от разрушающегося шарнира моментально передаются на опорный (подвесной) подшипник или редуктор. Именно они начинают издавать гудящий звук при разгоне. Появление такого гула требует комплексной проверки карданного узла.

Заметив хотя бы один из подобных симптомов, незамедлительно организуйте осмотр. Своевременное выявление дефекта убережет вас от лишних расходов.

Роль и принцип работы карданной крестовины

Шарнир обеспечивает непрерывную трансляцию крутящего усилия от коробки передач или раздатки на ведущие оси автомобиля. Его главная функция - сглаживать постоянно меняющийся угол между валами во время работы подвески. В одиночном исполнении угловые скорости валов разнятся, из-за чего по мере роста угла усиливаются пульсации и вибрационные нагрузки.

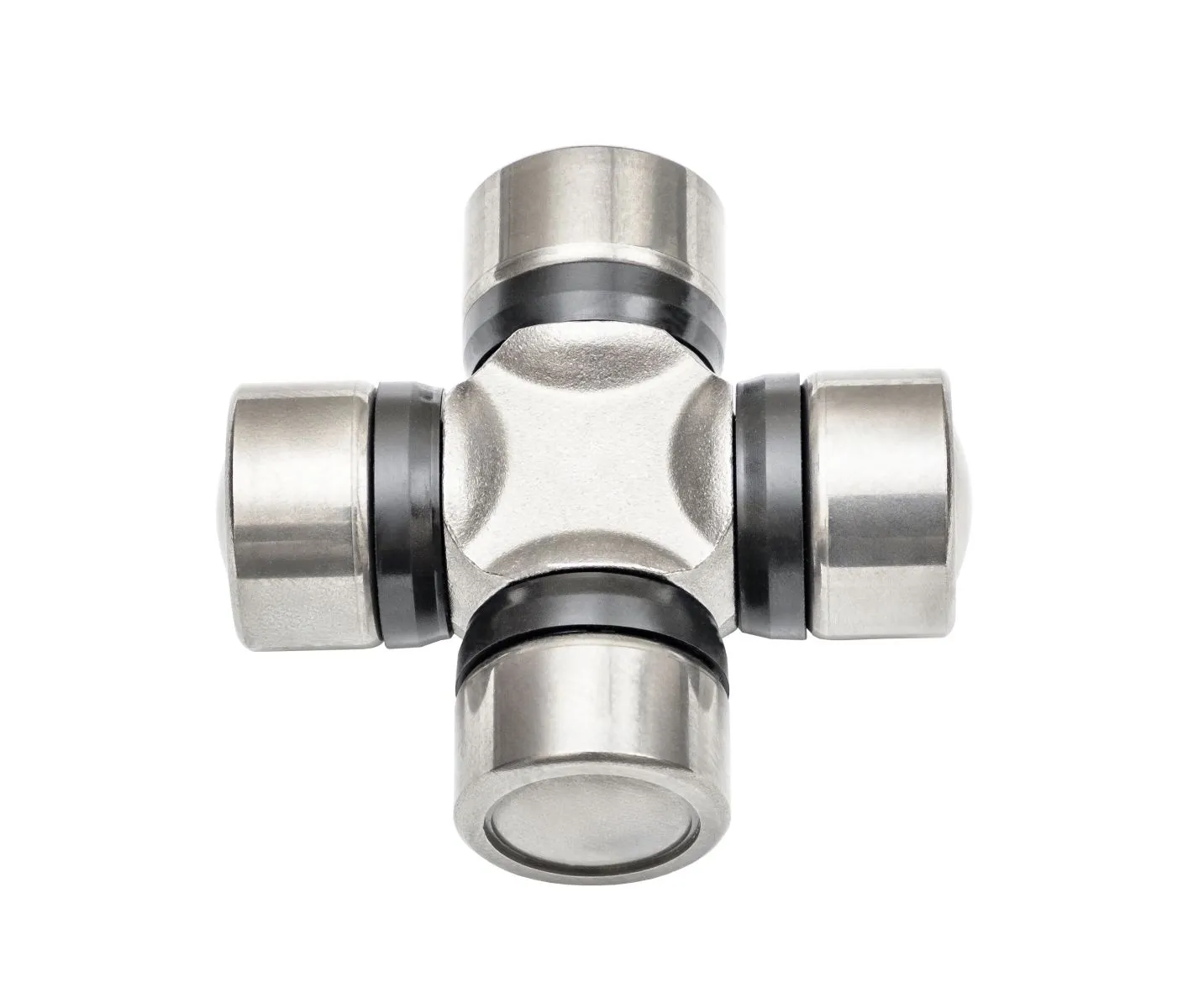

Конструктивно деталь представляет собой крестовину с четырьмя перпендикулярными шипами (под углом 90 градусов). На каждый шип напрессовываются игольчатые подшипники, обеспечивающие мягкое вращение без лишнего трения. Исправность этого элемента критически важна для управляемости машины и целостности смежных узлов.

Рабочие углы и кинематические особенности

• Комфортный рабочий диапазон для большинства гражданских легковых авто составляет до 10–15 градусов. Предельно допустимым считается порог в 20 градусов, однако приближение к нему многократно усиливает пульсации и износ иголок. Эксплуатация при углах больше 30 градусов недопустима.
• С увеличением угла нарастает рассинхронизация скоростей ведущего и ведомого валов, что порождает шумы и ускоренную выработку подшипников.
• Для компенсации неравномерности вращения монтируют пару крестовин с идентичными углами установки и точным соблюдением фазировки вилок (параллельности ушей). Это минимизирует паразитные вибрации.
• Узел не поддерживает постоянную скорость вращения; его задача - передавать момент при меняющейся геометрии в рамках допустимых норм.

Устройство крестовины: от шипов до защитных манжет

Каждая составляющая часть шарнира выполняет строго отведенную работу. Поломка любого компонента влечет сбой всей системы.

• Шипы шарнира: Четыре перпендикулярных цилиндрических отростка под установку подшипников.
• Игольчатые подшипники: Набор тонких роликов, гарантирующих плавность вращения в условиях экстремальных нагрузок.
• Чашки подшипников: Металлические стаканы, вмещающие иголки и запрессовываемые в проушины вилок вала.
• Сальники (уплотнения): Защищают внутреннее пространство от пыли, влаги и грязи, удерживая смазочный материал. Герметичность уплотнений определяет срок службы детали.

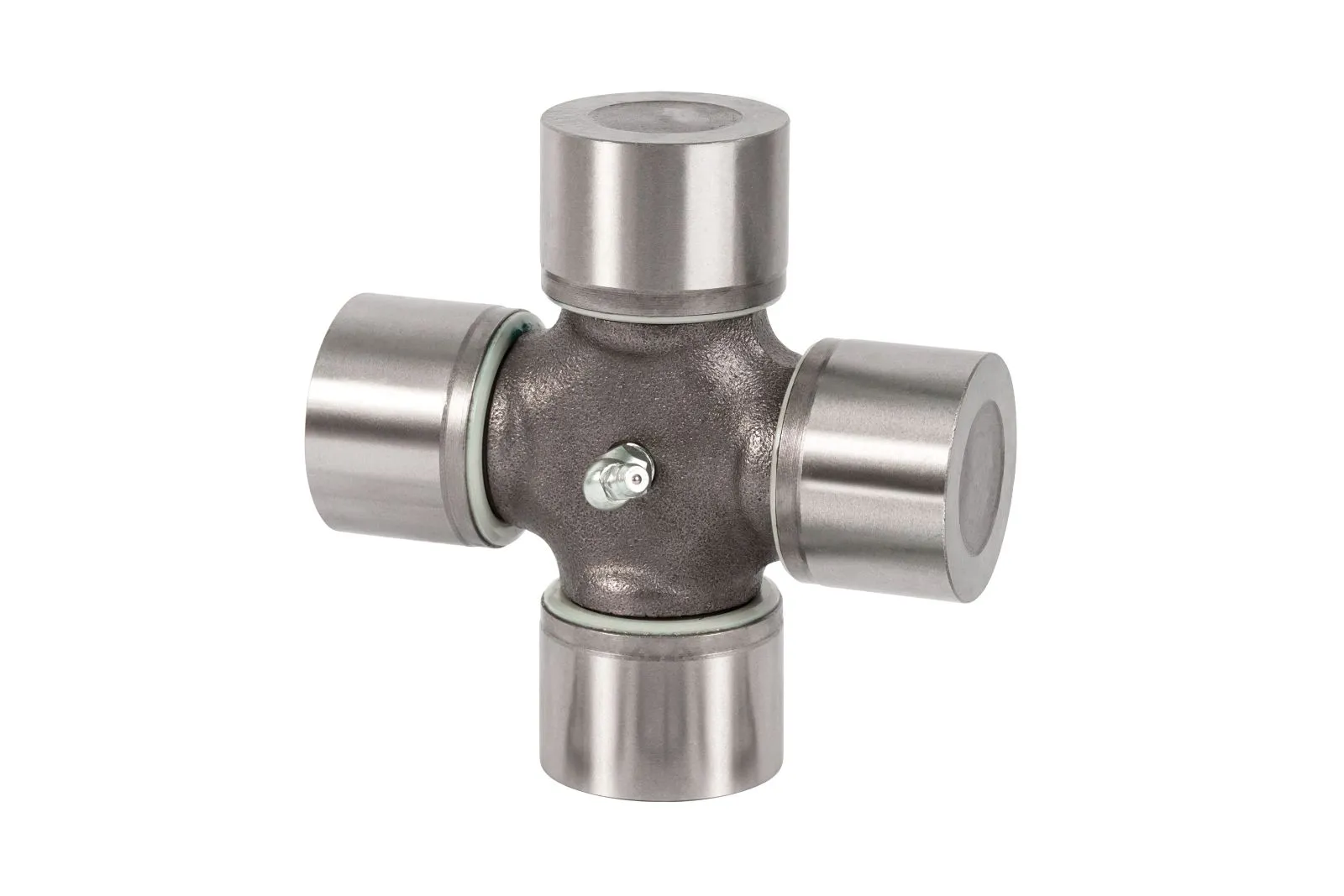

• Пресс-масленка: Штуцер для закачки свежей консистентной смазки (присутствует на обслуживаемых версиях).

Практика показывает, что ресурс крестовины наполовину зависит от состояния сальников: попадание влаги и абразивной пыли мгновенно уничтожает подшипники. Регулярный контроль уплотнений и смазывание продлевают жизнь узлу в разы.

Разновидности крестовин: классификация по методам крепления

Шарниры классифицируются в зависимости от способа их фиксации в вилках карданного вала и конструктивных отличий.

Способы фиксации крестовин

Классификация по материалам и исполнению

• Стандартное исполнение: Производятся из термообработанных легированных сталей, рассчитанных на стандартные нагрузки.
• Усиленные модификации: Комплектуются выносливыми подшипниками, улучшенными сальниками или прочными сплавами для тяжелых условий эксплуатации.

При покупке обязательно сверяйтесь с типом крепления на вашей модификации авто. Использование несовместимого исполнения грозит быстрым разрушением.

Подбор крестовины по геометрическим параметрам

Правильный подбор по размерам - залог надежности. Ошибки даже на доли миллиметра вызывают перекос и скорый выход узла из строя. Главные критерии совместимости: внешний диаметр чашки и расстояние между торцами стаканов.

Необходимо замерить следующие параметры:

1. Внешний диаметр чашки (D): Сечение цилиндрической части стакана, которая входит в посадочное отверстие вилки.
2. Посадочный размер (H): Дистанция между внешними торцами противоположных чашек.

Параметры сверяются по каталогам или измеряются штангенциркулем на демонтированной детали. Допуски исчисляются десятыми долями миллиметра: погрешность в 0,5 мм приводит к перекосу и разбиванию посадочных мест.

Правила замеров (для разных типов стопоров)

• Диаметр стакана (D): Измеряется внешняя окружность металлической чашки подшипника.
• Посадочная длина (H):
  • Для внутренних стопоров - расстояние между пазами под кольца внутри проушины.
  • Для наружных стопоров - габаритный размер всей сборки по крайним точкам торцов чашек.

Не путайте показатели внутренних и наружных систем крепления. Если старая деталь полностью разрушена, замеры производят по уцелевшей паре или посадочным местам вилки.

Справочная таблица типоразмеров

Обратите внимание: табличные сведения носят ознакомительный характер. Для точного подбора пользуйтесь специализированными каталогами под конкретную модель и год выпуска вашей машины.

Симптоматика износа: от начальных признаков до аварийных

Своевременная диагностика помогает избежать серьезных поломок и аварий на дороге. Характерные признаки неисправности крестовины карданного вала проявляются поэтапно:

Критические и явные симптомы:

• Щелчки или удары при старте, переключениях передач или сбросе нагрузки, свидетельствующие о сильном люфте.
• Нарастающая вибрация по кузову, особенно в районе пола, усиливающаяся при наборе скорости (явный симптом дисбаланса). Любые специфические признаки неисправности крестовины кардана требуют немедленной проверки.
• Скрипящие звуки при вращении вала на малых скоростях или в поворотах, вызванные дефицитом смазки и коррозией иголок.
• Металлический звон и потеря тяги - признаки полного разрушения узла, при котором дальнейшая эксплуатация смертельно опасна. Подобная критическая неисправность крестовины исключает самостоятельное движение машины.

Самостоятельная диагностика карданного шарнира

Первичную проверку можно выполнить на эстакаде, подъемнике или смотровой яме:

1. Осмотр визуально. Изучите узел на предмет деформаций, трещин, подтеков смазки, порванных пыльников и следов коррозии.
2. Поиск люфтов. Энергично покачайте кардан в разных плоскостях в районе расположения шарниров. Любые зазоры и стуки недопустимы.
3. Прокручивание трансмиссии. При вывешенных колесах и нейтральной передаче аккуратно вращайте вал, отслеживая плавность хода и отсутствие заеданий или шумов.

При выявлении подозрительных симптомов рекомендуется посетить специализированный сервис для профессиональной дефектовки и ремонта.

Фазировка и геометрия вилок

Обе крестовины обязаны работать при равных углах наклона, а уши вилок должны располагаться строго параллельно друг другу. Нарушение фазировки гарантированно вызовет вибрацию даже при абсолютно новых деталях.

Цепная реакция: влияние изношенного шарнира на смежные агрегаты

Дефектная крестовина никогда не остается локальной проблемой. Ударные нагрузки и дисбаланс быстро выводят из строя сопряженные узлы трансмиссии:

• Ускоренный износ КПП и редуктора: Постоянные удары передаются на шестерни и подшипники раздаток, коробок и мостов.
• Разрушение подвесного подшипника: Вибрационные волны быстро разбивают резиновую обойму и подшипник промежуточной опоры.
• Повреждение вилок кардана: Езда с разбитым шарниром разбивает посадочные гнезда стаканов в вилках, из-за чего приходится менять весь вал целиком.
• Повышенный расход горючего: Возросшее сопротивление качению незначительно, но увеличивает аппетит автомобиля.
• Аварийная ситуация: Разрыв кардана на ходу может заблокировать колеса или повредить днище кузова.

Основные причины преждевременного выхода из строя

Срок службы детали зависит не только от ее изначального качества, но и от условий эксплуатации:

Критерии правильного выбора новой детали

Ошибки при покупке приводят к повторному ремонту. При выборе руководствуйтесь следующими правилами:

• Модельная совместимость: Используйте каталоги по VIN-коду или марке авто, учитывая модификации.
• Точные габариты: Диаметр стаканов и межосевое расстояние должны совпадать до миллиметра.
• Тип крепления: Стопорные кольца или заводское кернение должны соответствовать вашему валу.
• Качество сплава: Избегайте сомнительных дешевых аналогов без термообработки.
• Наличие пресс-масленки: Для обслуживаемых карданных систем подбирайте варианты с возможностью шприцевания.

Чек-лист плановой проверки крестовины

Регулярный осмотр, занимающий минимум времени, убережет от крупных трат:

1. Проверьте целостность резиновых манжет и пыльников.
2. Вручную проверьте отсутствие радиальных и осевых люфтов.
3. Осмотрите детали на предмет подтеков ржавчины, свидетельствующих о попадании влаги.
4. Прослушайте вращение вала на предмет посторонних скрипов.
5. Проконтролируйте состояние смазки (при наличии масленки).

Итоги

Карданная крестовина - компактный, но критически значимый узел трансмиссии. От ее состояния напрямую зависят комфорт поездок и безопасность на дороге. Внимательное отношение к поведению автомобиля, регулярная диагностика и своевременное обслуживание - лучшая защита от дорогостоящего каскадного ремонта всей трансмиссии.
